Sebagai pembekal kabel optik, saya sering menemui soalan dari pelanggan mengenai pelbagai komponen kabel optik dan fungsi mereka. Satu komponen penting adalah lapisan penampan. Dalam catatan blog ini, saya akan menyelidiki fungsi lapisan penampan dalam kabel optik, menjelaskan mengapa ia adalah bahagian yang sangat diperlukan dari struktur kabel.
Perlindungan terhadap tekanan mekanikal
Fungsi utama lapisan penampan dalam kabel optik adalah untuk melindungi serat optik halus dari tekanan mekanikal. Serat optik adalah helai kaca atau plastik yang sangat nipis yang menghantar isyarat cahaya. Mereka sangat rapuh dan mudah rosak dengan membongkok, memutar, menarik, atau menghancurkan. Lapisan penampan bertindak sebagai kusyen, menyerap dan mengedarkan daya mekanikal yang mungkin ditemui oleh kabel semasa pemasangan, operasi, atau penyelenggaraan.
Sebagai contoh, apabila kabel optik dipasang di bangunan atau bawah tanah, ia mungkin tertakluk kepada lenturan di sekitar sudut atau menarik melalui saluran. Tanpa lapisan penampan yang betul, tindakan ini boleh menyebabkan mikro - selekoh atau makro - selekoh dalam gentian optik, yang membawa kepada kehilangan isyarat atau bahkan kerosakan serat yang lengkap. Lapisan penampan menyediakan penghalang fizikal antara serat dan persekitaran luaran, memastikan serat tetap utuh dan dapat terus menghantar isyarat dengan berkesan.
Rintangan terhadap faktor persekitaran
Di samping melindungi tekanan mekanikal, lapisan penampan juga membantu kabel optik menentang pelbagai faktor persekitaran. Kabel optik sering dipasang di persekitaran luaran yang keras di mana mereka terdedah kepada kelembapan, perubahan suhu, radiasi UV, dan bahan kimia. Lapisan penampan boleh dibuat dari bahan yang tahan terhadap unsur -unsur ini.
Kelembapan adalah salah satu ancaman alam sekitar yang paling biasa untuk gentian optik. Air boleh menembusi kabel dan menyebabkan kakisan salutan serat atau pembentukan kristal ais, yang boleh merosakkan serat. Lapisan penampan yang diperbuat daripada bahan penyekatan air, seperti gel atau pita air - boleh menghalang kelembapan daripada mencapai serat. Ini amat penting untuk kabel yang dipasang di bawah tanah atau di kawasan yang mempunyai kelembapan yang tinggi.
Perubahan suhu juga boleh menjejaskan prestasi gentian optik. Haba yang melampau atau sejuk boleh menyebabkan serat berkembang atau berkontrak, yang membawa kepada perubahan dalam indeks biasan dan ciri -ciri penghantaran isyarat mereka. Lapisan penimbal boleh bertindak sebagai penebat, mengurangkan kesan turun naik suhu pada serat. Sesetengah bahan penampan direka untuk mempunyai pekali pengembangan haba yang rendah, yang membantu mengekalkan kestabilan kabel dalam keadaan suhu yang berbeza.
Pengasingan dan pengenalan
Lapisan penampan juga memainkan peranan dalam mengasingkan dan mengenal pasti gentian optik individu dalam kabel. Dalam kabel serat pelbagai, setiap serat biasanya dikelilingi oleh lapisan penampannya sendiri. Pengasingan ini membantu mencegah silang antara serat, yang merupakan gangguan isyarat antara serat bersebelahan. Dengan mengekalkan serat dipisahkan, lapisan penampan memastikan setiap serat dapat menghantar isyaratnya sendiri tanpa terjejas oleh isyarat serat lain.
Selain itu, lapisan penampan boleh menjadi warna - dikodkan untuk memudahkan pengenalpastian serat yang berbeza dalam kabel. Ini sangat berguna semasa pemasangan kabel, penyelenggaraan, dan pembaikan. Juruteknik boleh dengan mudah membezakan antara serat yang berbeza berdasarkan warna lapisan penampan mereka, yang menjimatkan masa dan mengurangkan risiko membuat kesilapan.
Keserasian dengan komponen kabel lain
Lapisan penampan mesti bersesuaian dengan komponen lain kabel optik, seperti jaket luar dan ahli kekuatan. Jaket luar menyediakan perlindungan tambahan untuk kabel terhadap kerosakan mekanikal dan faktor persekitaran, manakala ahli kekuatan, seperti benang aramid atau wayar keluli, memberikan kekuatan tegangan kepada kabel.
Lapisan penampan sepatutnya dapat mengikat dengan baik dengan jaket luar dan ahli kekuatan untuk memastikan integriti keseluruhan kabel. Sebagai contoh, dalam beberapa kabel, lapisan penampan direka untuk mematuhi jaket luar, mewujudkan struktur lancar yang dapat menahan tahap tekanan yang tinggi. Keserasian antara lapisan penampan dan komponen lain juga membantu mencegah penyingkiran kabel, yang boleh mendedahkan serat untuk merosakkan.
Aplikasi dalam pelbagai jenis kabel optik
Fungsi lapisan penampan terbukti dalam pelbagai jenis kabel optik. Mari kita lihat beberapa jenis kabel optik yang biasa dan bagaimana lapisan penampan menyumbang kepada prestasi mereka.
Kabel gentian optik luar gyfty
Kabel gentian optik luar gyftydigunakan secara meluas dalam rangkaian komunikasi luaran. Kabel ini direka untuk mempunyai kiraan serat yang tinggi dan sering dipasang di saluran bawah tanah atau persekitaran udara. Lapisan penampan dalam kabel Gyfty memberikan perlindungan terhadap tekanan mekanikal semasa pemasangan dan operasi. Ia juga membantu menahan kelembapan dan perubahan suhu, memastikan penghantaran isyarat yang boleh dipercayai dalam keadaan luaran.
Luaran Diri - Menyokong Perisai 8 - Kabel Optik Serat Udara Berbentuk
Luaran Diri - Menyokong Perisai 8 - Kabel Optik Serat Udara Berbentukdigunakan untuk pemasangan overhead di kawasan di mana ia tidak praktikal untuk menggunakan tiang atau struktur sokongan lain. Kabel ini mempunyai reka bentuk berbentuk 8 yang unik dengan struktur sokongan diri. Lapisan penimbal dalam kabel jenis ini adalah penting untuk melindungi serat dari tekanan mekanikal yang disebabkan oleh angin, pemuatan ais, dan berat kabel itu sendiri. Ia juga membantu kabel menahan persekitaran luaran yang keras, termasuk radiasi UV dan variasi suhu.

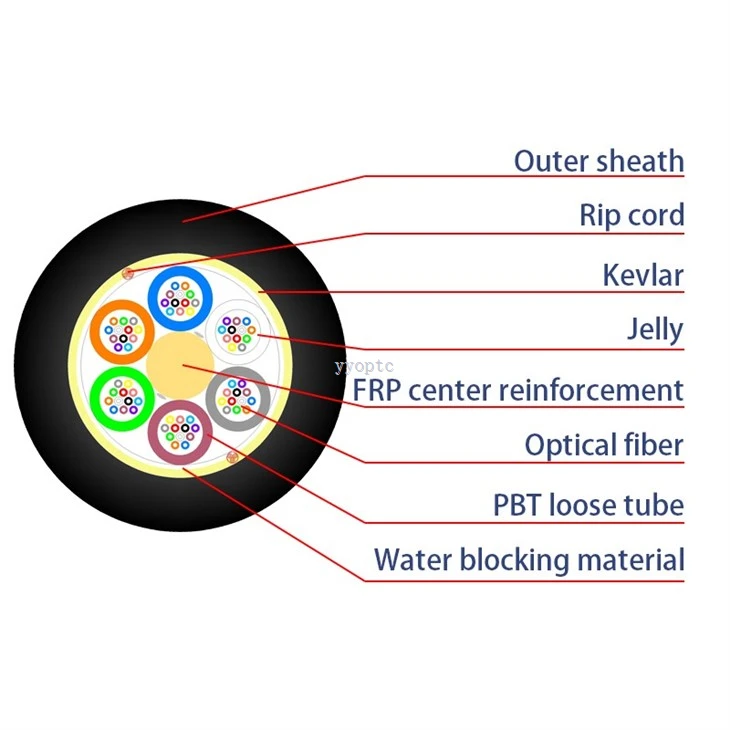

Kabel serat optik luaran udara ADSS
Kabel serat optik luaran udara ADSSdireka khusus untuk pemasangan pada talian kuasa voltan yang tinggi. Kabel ini terdedah kepada medan elektrik, yang boleh menyebabkan kakisan elektrik dan masalah lain. Lapisan penimbal dalam kabel ADSS diperbuat daripada bahan yang tahan terhadap tekanan elektrik dan dapat melindungi serat dari kesan persekitaran elektrik. Ia juga menyediakan perlindungan mekanikal dan pengasingan untuk serat, memastikan penghantaran isyarat yang boleh dipercayai dalam aplikasi yang mencabar ini.
Kesimpulan
Kesimpulannya, lapisan penampan dalam kabel optik berfungsi dengan pelbagai fungsi penting. Ia melindungi gentian optik yang halus dari tekanan mekanikal, menentang faktor persekitaran, mengasingkan dan mengenal pasti serat individu, dan memastikan keserasian dengan komponen kabel lain. Fungsi -fungsi ini adalah penting untuk prestasi kabel optik yang boleh dipercayai dalam pelbagai aplikasi, dari sistem komunikasi dalaman ke rangkaian jarak jauh luaran.
Sekiranya anda berada di pasaran untuk kabel optik yang berkualiti tinggi, kami berada di sini untuk memberikan anda penyelesaian terbaik. Kabel optik kami direka dengan teknologi Layer Buffer Advanced untuk memastikan prestasi dan ketahanan yang optimum. Sama ada anda memerlukan kabel untuk projek skala kecil atau rangkaian skala besar, kami boleh menawarkan produk yang tepat untuk memenuhi keperluan anda. Hubungi kami hari ini untuk membincangkan keperluan anda dan memulakan rundingan perolehan.
Rujukan
- ITU - T G.652: Ciri -ciri serat dan kabel optik mod tunggal.
- Telcordia GR - 20: Keperluan generik untuk serat optik dan kabel serat optik.
- ANSI/TIA - 568.3 - D: Bangunan komersil Telekomunikasi Kabel Standard - Komponen Kabel Serat Optik.
